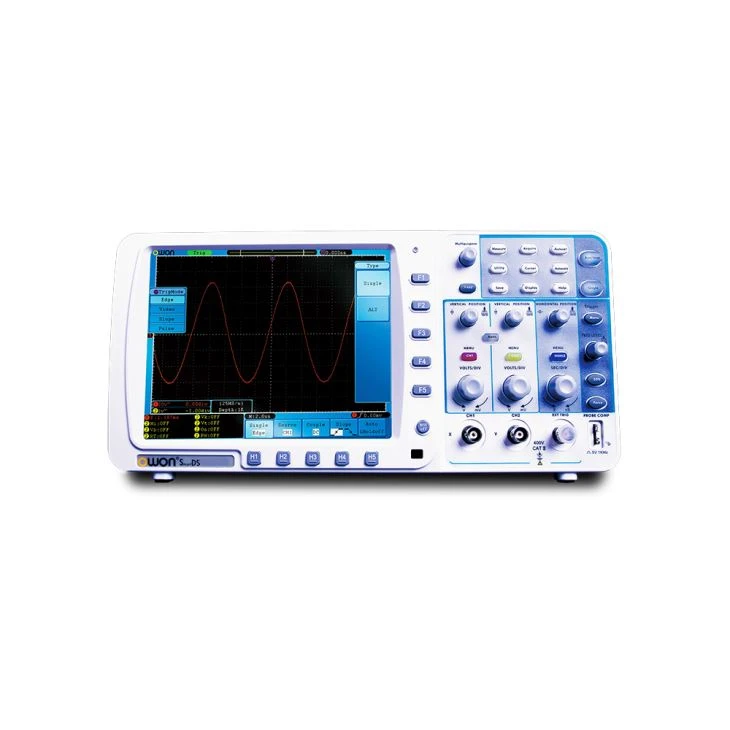

Μήκος εγγραφής ψηφιακού παλμογράφου Smartds Series 10M
- Εύρος ζώνης: 60MHz - 300MHz
- Δείκτης δειγματοληψίας: 500MS / s - 3.2GS / s
- Μήκος εγγραφής 10M για κάθε κανάλι
- Τηλεχειριστήριο LAN
- Υποστηριζόμενα SCPI και labVIEW
- Μεγάλη οθόνη 8 ιντσών 800 x 600 pixel
- Προαιρετική μπαταρία διαθέσιμη
| Αριθμός Μοντέλου. | Κανάλι | εύρος ζώνης | Ρυθμός δειγματοληψίας | Διάρκεια εγγραφής |
| SDS6062 | 2 + 1 | 60ΜΗζ | 500MS / s | 10Μ |
| SDS7072 | 2 + 1 | 70MHz | 500MS / s | 10Μ |
| SDS7102 | 2 + 1 | 100ΜΗζ | 1GS / s | 10Μ |
| SDS8102 | 2 + 1 | 100ΜΗζ | 2GS / s | 10Μ |
| SDS7202 | 2 + 1 | 200 ΜΗζ | 1GS / s | 10Μ |
| SDS8202 | 2 + 1 | 200 ΜΗζ | 2GS / s | 10Μ |
| SDS8302 | 2 + 1 | 300 ΜΗζ | 2,5GS / s | 10Μ |
| SDS9302 | 2 + 1 | 300 ΜΗζ | 3.2GS / s | 10Μ |
1. Μήκος εγγραφής 10M
Η σειρά SDS χρησιμοποιεί μήκος ρεκόρ 10Mpts, η λεπτομέρεια κυματομορφής είναι εύκολη στην παρακολούθηση. Διατηρήστε το μέγιστο ρυθμό δειγματοληψίας σε μεγαλύτερη χρονική περίοδο, καταγράφοντας κάθε αλλαγή κυματομορφής.
2. Λειτουργία αυτόματης κλίμακας
Ενώ βρίσκεται σε κατάσταση αυτόματης κλίμακας, ο παλμογράφος θα μεταβεί στη συγκεκριμένη λειτουργία σκανδάλης, την κλίμακα κάθετης κλίμακας και τη χρονική κλίμακα ανάλογα με τον τύπο, το εύρος και τη συχνότητα του σήματος εισόδου.
| Μοντέλο | SDS6062 | SDS7072 | SDS7102 | SDS7202 | SDS8102 | SDS8202 | SDS8302 | SDS9302 | |
|---|---|---|---|---|---|---|---|---|---|
| εύρος ζώνης | 60ΜΗζ | 70MHz | 100ΜΗζ | 200 ΜΗζ | 300 ΜΗζ | ||||
| Ρυθμός δειγματοληψίας | 500MS / s | 1GS / s | 2GS / s | 2,5GS / s | 3.2GS / s | ||||
| Οριζόντια κλίμακα (s / div) | 5ns / div ~ 100s / div, βήμα 1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, βήμα 1 ~ 2 ~ 5 | 1ns / div ~ 100s / div, βήμα κατά 1 ~ 2 ~ 5 | ||||||
| Απεικόνιση | 8 "έγχρωμη οθόνη LCD, 800 x 600 εικονοστοιχεία | ||||||||
| Κανάλι | 2 + 1 (εξωτερικό) | ||||||||
| Μήκος εγγραφής | 10Μ | ||||||||
| Κατακόρυφη ανάλυση (A / D) | 8 bits (ταυτόχρονα 2 κανάλια) | ||||||||
| Κάθετη ευαισθησία | 2mV / div ~ 10V / div | ||||||||
| Τύπος ενεργοποίησης | Edge, παλμός, βίντεο, κλίση και εναλλαγή | ||||||||

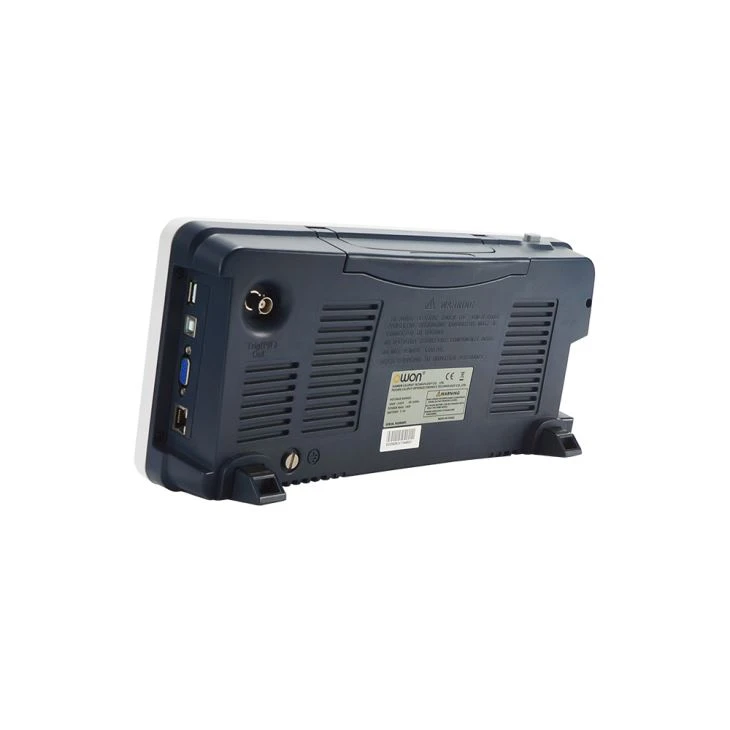

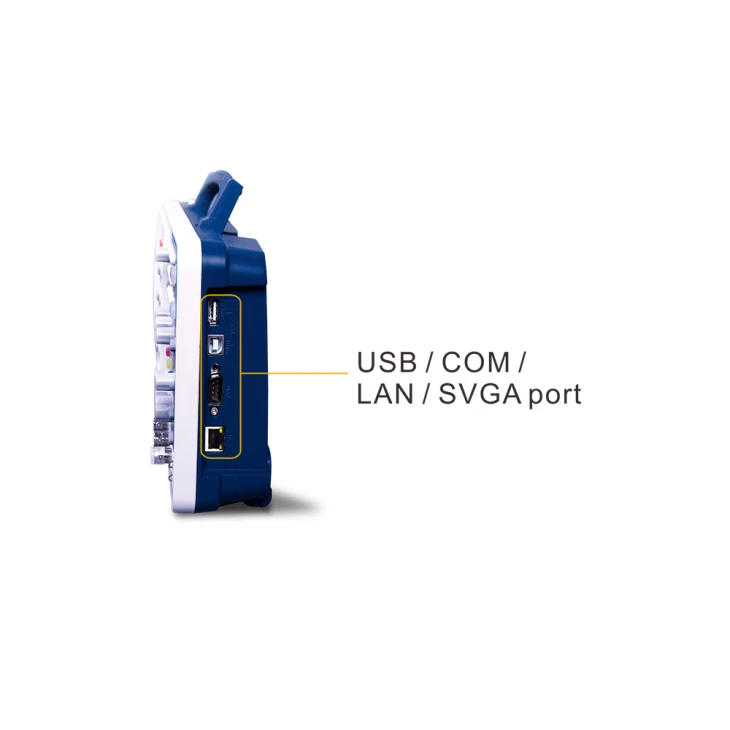

| Διασύνδεση επικοινωνίας | Υποδοχή USB, συσκευή USB, Pass / Fail, LAN, VGA (προαιρετικό) ή RS232 (προαιρετικό) | ||||||||
| Μπαταρία (προαιρετικό) | 7.4V, 8000mA | ||||||||
| Διάσταση (Π × Υ × Δ) | 340 × 155 × 70 (mm) | ||||||||
| Βάρος (χωρίς συσκευασία) | 1,80 kg | ||||||||
