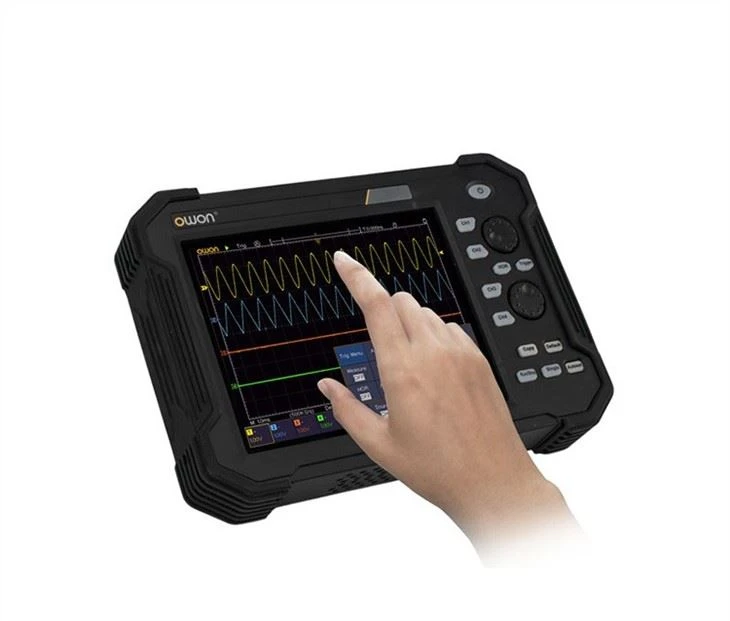

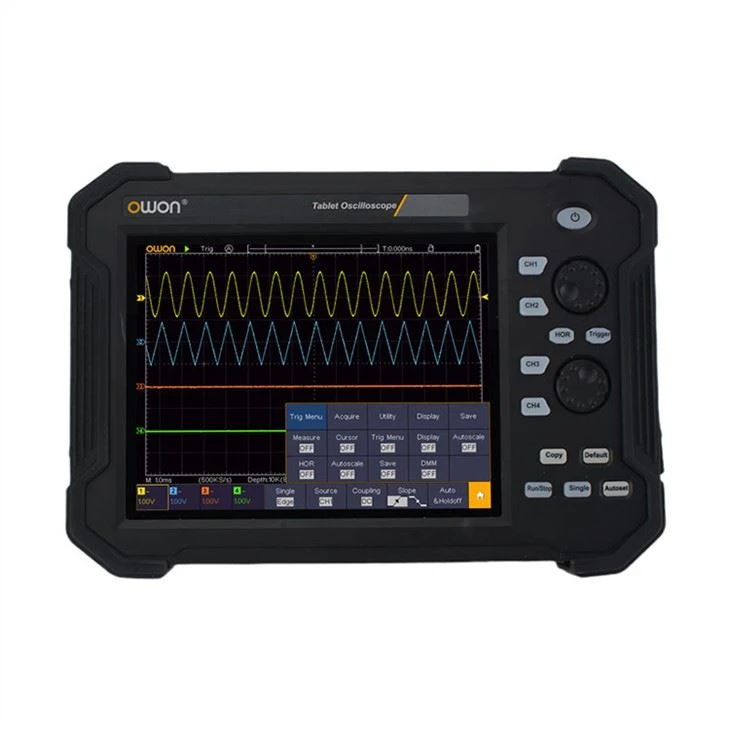

TAO3000 Series 4-Ψηφιακός παλμογράφος αποθήκευσης Tablet CH







Συγκεκριμένες λεπτομέρειες













Πολλά πλεονεκτήματα











χαμηλό θόρυβο φόντουενισχύει την ικανότητα του παλμογράφου να μετρά αποτελεσματικά μικρά σήματα.

Μεγάλη χωρητικότητα αποθήκευσηςεπιτρέπει στον παλμογράφο να συλλαμβάνει εκτεταμένα σήματα.

A υψηλός ρυθμός ανανέωσηςεξουσιοδοτεί τον παλμογράφο να καταγράφει αποτελεσματικά λεπτομέρειες κυματομορφών και εξαιρετικών γεγονότων.



Χαμηλό θόρυβο φόντου μήκους εγγραφής 40M

Ρυθμός ανανέωσης 45000 wfms/s, που καταγράφει εύκολα εξαιρετικές, και γεγονότα χαμηλής πιθανότητας









Οι φορητοί παλμογράφοι της σειράς TAO3000 προσφέρουν διάφορα

λειτουργίες ενεργοποίησης όπως Edge, Video, Pulse, Slope, Runt,

Windows, Timeout, I2C, SPI, RS232/UART, CAN και Nth Edge.









Η κωδικοποίηση σειριακού διαύλου είναι προσβάσιμη για

I2C, SPI, RS232/UART και CAN.























Η σειρά TAO3000 παρέχει υποστήριξη για μαθηματικές πράξεις όπως πρόσθεση (+), αφαίρεση (-), πολλαπλασιασμός (*), διαίρεση (/), FFT, FFTrms, ολοκλήρωση (Intg), διαφοροποίηση (Diff), τετραγωνική ρίζα (Sqrt), λειτουργίες που καθορίζονται από το χρήστη και επιλογές ψηφιακών φίλτρων, συμπεριλαμβανομένων των φίλτρων χαμηλοπερατών, υψηλών διελεύσεων, band-pass και φίλτρων απόρριψης ζώνης.



























Με την ενσωματωμένη μονάδα Wi-Fi, το TAO3000 επιτρέπει στους χρήστες να δημιουργήσουν μια σύνδεση με τις φορητές συσκευές τους. Αυτό δίνει τη δυνατότητακατοπτρισμός της οθόνης και των λειτουργιών ελέγχου, καθώς και τη δυνατότητα αποθήκευσης και προβολής δεδομένων κυματομορφής μέσω μιας αποκλειστικής εφαρμογής. Οι χρήστες μπορούν εύκολα να μοιραστούν αυτά τα δεδομένα με φίλους, διευκολύνονταςσυνεργατικήανάλυση και επιτυχής ολοκλήρωση του έργου.

























Τύπος χειρός:Το πίσω μέρος διαθέτει ελαστική ζώνη κατά της πτώσης για πρόσθετη ανθεκτικότητα.

























Τύπος βραχίονα:Με τη συμπερίληψη ενός βραχίονα, μπορεί

τοποθετούνται βολικά σε ένα τραπέζι.





















Τύπος σακιδίου:Υπάρχει δυνατότητα επιλογής σακιδίου εξωτερικού χώρου.



















Αξεσουάρ και Συσκευασία







Μοντέλο		VDS6102		VDS6102A
εύρος ζώνης		100 MHz		100 MHz
Κανάλι		2CH scope + 1CH FG
Ρυθμός δειγματοληψίας		Μέγιστο 1GSa/s
Ώρα ανόδου		Μικρότερο ή ίσο με 3,5 ns
Οριζόντια κλίμακα		5ns/div-100s/div, βήμα προς 1-2-5
Λειτουργία δειγματοληψίας		δείγμα, ανίχνευση αιχμής, μέσος όρος
Μήκος ρεκόρ		10M
Σύζευξη εισόδου		DC, AC, γείωση
Αντίσταση εισόδου		1 MΩ ± 2%, παράλληλα με 15 pF ± 5 pF
Κάθετη ευαισθησία		2mV/div-5V/div
Κάθετη ανάλυση (A/D		8 bit		14 bit
Μέγιστη τάση εισόδου		40 V (DC + AC Peak)
Συντελεστής εξασθένησης ανιχνευτή		1X,10X,100X,1000X
Απομόνωση καναλιού		50 Hz: 100: 1,10 MHz: 40: 1
Παρεμβολή		Sin(x)/x
Κάθετο εύρος		±2 V (2 mV/div – 50 mV/div); ±20 V (100 mV/div – 500m V/div); ±40 V (1 V/div – 5 V/div)
Απόκριση LF (AC, -3dB)		Μεγαλύτερο ή ίσο με 5 Hz (στην είσοδο, σύζευξη AC, -3dB)
Τύπος σκανδάλης		άκρη, βίντεο, κλίση, παλμός
Συχνότητα γραμμής/πεδίου (βίντεο)		Υποστηριζόμενα πρότυπα: συστήματα εκπομπής NTSC, PAL και SECAM
Λειτουργία ενεργοποίησης		αυτόματο, κανονικό, μονό
Φιγούρα Lissajous	εύρος ζώνης	πλήρες εύρος ζώνης
	Διαφορά Φάσης	±3 μοίρες
Αυτόματη μέτρηση		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, - Καθήκον
Διεπαφή επικοινωνίας		USB (Typ-c); LAN, WFI (προαιρετικό)
Κατανάλωση ενέργειας		Λιγότερο ή ίσο με 8W
Διαστάσεις (Π × Υ × Β)		190mm×120mm×18mm
Βάρος συσκευής		≈0.38 κιλά



Γεννήτρια λειτουργιών
Τυπικές κυματομορφές	Ημιτόνου ({{0}}.1 Hz - 5 MHz), Τετράγωνο (0,1 Hz-200 kHz), Ράμπα (1 Hz-10 kHz), Παλμός (1 Hz) -10 kHz)
Έξοδος συχνότητας	5 MHz
Ρυθμός δειγματοληψίας	25M Sa/s
Κανάλι	1
Κάθετη Ανάλυση	10 bit
Εύρος πλάτους	10 mVpp - 5Vpp
Εύρος μετατόπισης DC (AC+DC)	±2.5V
Αντίσταση εξόδου	50 Ω (τυπικό)



Σχετικά με τον Owon

Από το 1990, η Lilliput εισέρχεται στη βιομηχανία ηλεκτρονικών προϊόντων, η 1η σειρά προϊόντων της είναι η μίνι έγχρωμη οθόνη LCD.
Ανήκει στη Lilliput, η σειρά προϊόντων OWON SmartTest έχει δημιουργηθεί για να «Καλύσει τις ανάγκες σας» στον τομέα του εξοπλισμού δοκιμών και μετρήσεων.
Μέσα από προσπάθειες 2 δεκαετιών, η Lilliput εξελίσσεται σταδιακά σε μια ομαδική εταιρεία, καλύπτοντας 3 σειρές προϊόντων - μίνι έγχρωμη οθόνη LCD, εξοπλισμό δοκιμών και μέτρησης και σύστημα διαχείρισης ενέργειας στο σπίτι.
Το προϊόν OWON μπορεί να βρεθεί στην Ασία, τη Βόρεια Αμερική, την Ευρώπη, τη Νότια Αμερική, την Ωκεανία και την Αφρική, με παγκόσμιους συνεργάτες εγκατεστημένους σε περισσότερες από 80 χώρες/περιοχές.

Η Lilliput (OWON) δεν φείδεται προσπαθειών για να είναι ένας από τους κορυφαίους κατασκευαστές πρωτότυπου εξοπλισμού εξοπλισμού δοκιμών και μετρήσεων στην παγκόσμια γκάμα.
